 电缆维修情况说明

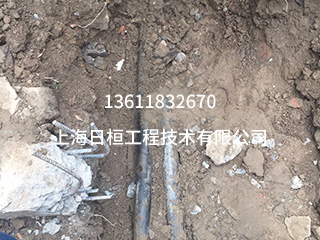

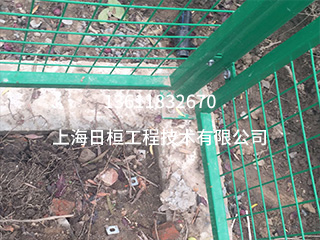

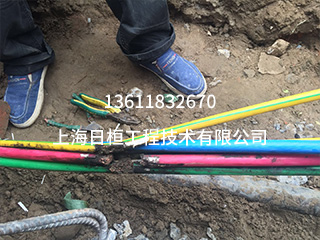

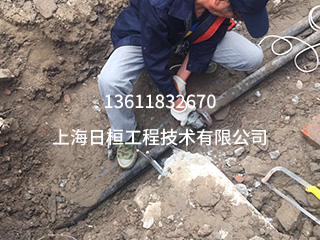

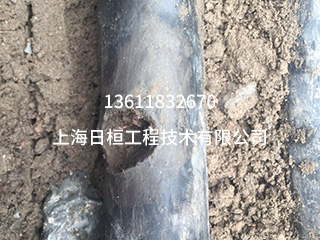

2018-6-5位于上海市嘉定区城中路20号的上海大学嘉定校区(图17-1)配电房一个800A的空气开关出现跳闸现象,瞬时电流达到1200A,此开关是为上大浴室热泵供电的,由于负荷较大所以采用二根YJY22-4*150+1*95双拼电缆,用万用表测量其中一根电缆AB相对钢带都在10K左右,说明对钢带绝缘已经不符合要求,此根电缆总长约290,经检测故障在离配电房约255的地方,在一个新砌的围墙转角底下(图17-2),拆除围墙后发现电缆上有一个4公分的洞(图17-34),破开电缆发现C相已经烧断,B相也烧的较严重,A相线芯也已受损(图17-5),观察周围环境分析电缆故障原因是,近期嘉定沿护城河都建设了景观带,原属于学校的沿河区域现在划出部分给市政景观带使用,所以新打造一条围墙作为学校与景观的分隔线,由于围墙基础的施工,破开地面时不小心碰坏了电缆外皮与线芯,当时受损并不太严重还能供电,后由于近期雨水充裕,潮气的一点点作用,最终使受损点短路,维修此处(图17-6),恢复了正常供电。

17-117-2
17-317-4

17-517-6
